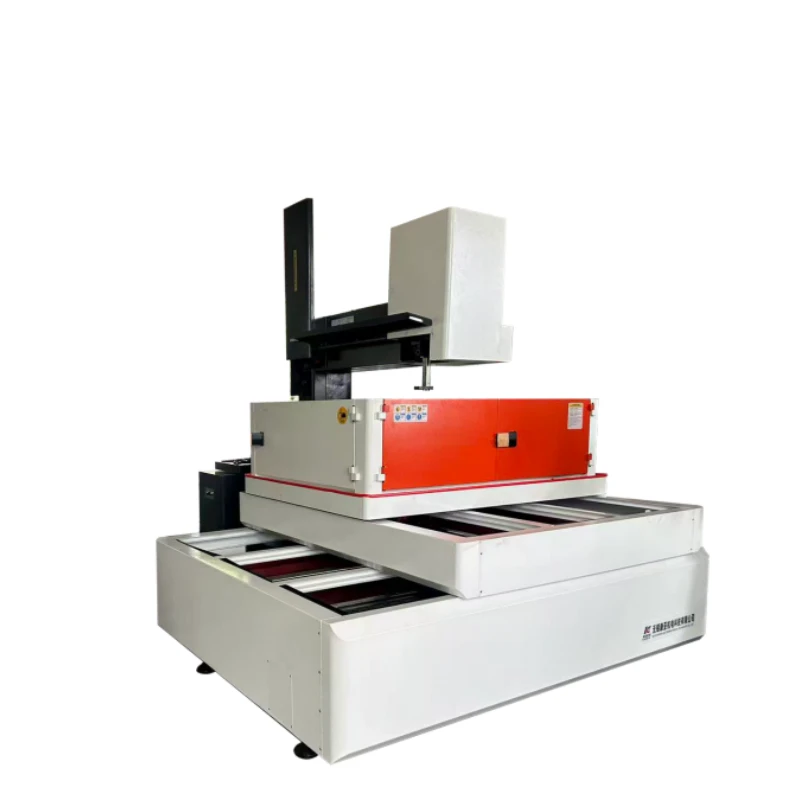

L'électroérosion à fil à vitesse moyenne de précision OL1000CT est conçue pour les pièces conductrices lourdes nécessitant une capacité de charge élevée, une précision de coupe stable et une qualité de surface fine. Il présente une course X/Y de 630 × 800 mm, une course U/V de 60 × 60 mm et prend en charge des pièces jusqu'à 400 mm d'épaisseur et 1 500 kg de poids. Avec une précision de positionnement de ±0,01 mm, une précision de positionnement répété de ±0,003 mm, une précision d'usinage optimale de ±0,004 mm et une rugosité de surface allant jusqu'à Ra 1,0 μm, l'OL1000CT convient aux grands moules, aux outillages lourds et aux applications de découpe par fil-électroérosion de précision.
| Spécification mécanique | OL1000CT | |
| Taille de la table de travail | 400*700mm | |
| Déplacement de l'axe X/Y | 630*800mm | |
| Déplacement de l'axe U/V | 60*60mm | |
| Déplacement de l'axe Z | 360mm | |
| Épaisseur maximale de la pièce | 400mm | |
| Max. poids de la pièce | 1500 kg | |
| Poids corporel de la machine | 4000kg | |
| Surface au sol de la carrosserie de la machine | 2500*2200*2200mm | |
| Paramètre technique | ||
| Max. angle de conicité/épaisseur | ±6 degrés/±15 degrés/±30 degrés/80 mm | |
| Max. vitesse d'usinage | 200 mm²/min | |
| Max. vitesse d'alimentation du fil | 1 ~ 11,4 m/sec (fréquence réglable) | |
| Précision du positionnement | ±0,01mm | |
| Précision de positionnement répétée | ±0,003mm | |
| Précision d'usinage optimale | ±0,004mm | |
| Rugosité de surface optimale | Ra 1,0 μm | |
| Diamètre du fil de molybdène | 0,10 ~ 0,25 mm | |
| Alimentation | Triphasé/380V/50Hz | |
| Consommation d'énergie | 3kVA | |
| Configuration standard | ||
| Liaison d'axe | Axe XYUV simultané | |
| Rail de guidage | Guidage linéaire | |
| Entraînement de l'axe XYUV | Moteur pas à pas/servomoteur | |
| Entraînement de l'axe Z | Moteur hybride | |
| Système de lubrification centralisé | Automatique | |
| Capacité du réservoir diélectrique | 110 L | |
| Contrôleur | Armoire de commande verticale | |
| Plateforme logicielle | Fenêtre XP/Fenêtre 7 | |
| Système de contrôle | Auto-couper/Gagner-couper/X8 | |
| Affichage de la langue | Chinois/anglais/russe | |
| Moniteur | Écran LCD 17" | |
| Affichage numérique | DRO axe XY (5 μm) | |
| Instruction CNC | Code ISO standard | |
| Type de transmission | USB/LAN | |
