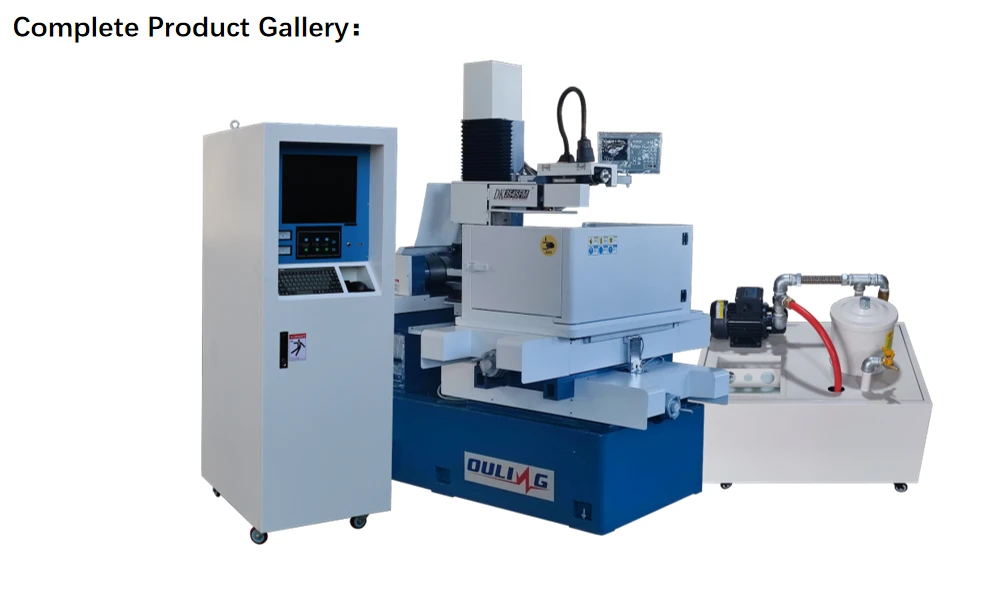

L'électroérosion à fil à coupe unique OL3545FS est conçue pour les pièces conductrices de petite taille-à-moyenne nécessitant une précision de coupe améliorée et des performances d'usinage stables. Il dispose d'une table de travail de 420 × 710 mm, d'une course X/Y de 350 × 450 mm, d'une course U/V de 60 × 60 mm et prend en charge des pièces jusqu'à 500 mm d'épaisseur et 300 kg de poids. Avec une précision de positionnement de ±0,02 mm, une précision de positionnement répété de ±0,004 mm et une rugosité de surface optimale de 2,0 μm, l'OL3545FS convient aux moules de précision, à l'outillage et aux applications générales de découpe par électroérosion à fil.
| Spécification mécanique | OL3545FS | |
| Taille de la table de travail | 420*710mm | |
| Déplacement de l'axe X/Y | 350*450mm | |
| Déplacement de l'axe U/V | 60*60mm | |
| Déplacement de l'axe Z | 460mm | |
| Épaisseur maximale de la pièce | 500mm | |
| Max. poids de la pièce | 300 kg | |
| Poids corporel de la machine | 1200 kg | |
| Surface au sol de la carrosserie de la machine | 1500×1100×1850mm | |
| Paramètre technique | ||
| Max. angle de conicité/épaisseur | ±6 degrés/±15 degrés/±30 degrés/80 mm | |
| Max. vitesse d'usinage | 150 mm²/min | |
| Max. vitesse d'alimentation du fil | 1 ~ 11,4 m/sec (fréquence réglable) | |
| Précision du positionnement | ±0,02 mm | |
| Précision de positionnement répétée | ±0,004mm | |
| Précision d'usinage optimale | ±0,006mm | |
| Rugosité de surface optimale | 2.0μm | |
| Diamètre du fil de molybdène | 0,10 ~ 0,25 mm | |
| Alimentation | Triphasé/380V/50Hz | |
| Consommation d'énergie | 3kVA | |
| Configuration standard | ||
| Liaison d'axe | Axe XYUV simultané | |
| Type de rail de guidage | Rail durci en forme de V- | |
| Mode d'entraînement de l'axe XY | Moteur pas à pas | |
| Système de lubrification centralisé | manuel / automatique | |
| Capacité du réservoir diélectrique | 40 L | |
| Contrôleur | Armoire de commande verticale | |
| Plateforme logicielle | Fenêtre XP | |
| Système de contrôle | Auto-coupe/Gagner-coupe/X8/HL | |
| Affichage de la langue | Chinois/anglais/russe | |
| Moniteur | Écran LCD 17" | |
| Affichage numérique | DRO axe XY (5 μm) | |
| Instruction CNC | Code ISO standard | |
| Type de transmission | USB/LAN | |
