Description des produits
Une véritable solution d'électroérosion à fil à grande vitesse ne consiste pas simplement à augmenter la vitesse de coupe - ; elle nécessite une combinaison précise de contrôle du déchargement, de stabilité de la machine et de coordination intelligente du système.
Chez Taizhou Ouling CNC Equipment Co., Ltd., nos machines d'électroérosion à fil haute vitesse sont développées pour offrir des performances de coupe rapides avec une stabilité constante, aidant ainsi les fabricants à atteindre une efficacité plus élevée sans sacrifier la précision ou la fiabilité.
Comment fonctionne l'électroérosion à fil à grande vitesse
Les performances d'une machine d'électroérosion à fil à grande vitesse dépendent de plusieurs facteurs critiques :
- Contrôle de l'énergie de décharge
- Stabilité de la fréquence d'impulsion
- Coordination du mouvement des fils
- Rigidité structurelle de la machine
Nos machines intègrent ces éléments dans un système unifié, garantissant un usinage continu et contrôlé à grande vitesse-.
Technologies de base permettant une EDM à grande vitesse
Technologie de décharge adaptative à haute-fréquence
Développé en collaboration avec CAXA-CAM et des experts techniques :
- Ajuste automatiquement les paramètres électriques en temps réel
- Maintient des conditions de décharge stables
- Améliore l’efficacité de coupe sur différents matériaux
Système de régulation de vitesse intelligent
- Surveille en permanence l’état de l’usinage
- Optimise dynamiquement la vitesse de coupe
- Empêche l'instabilité causée par des changements soudains de paramètres

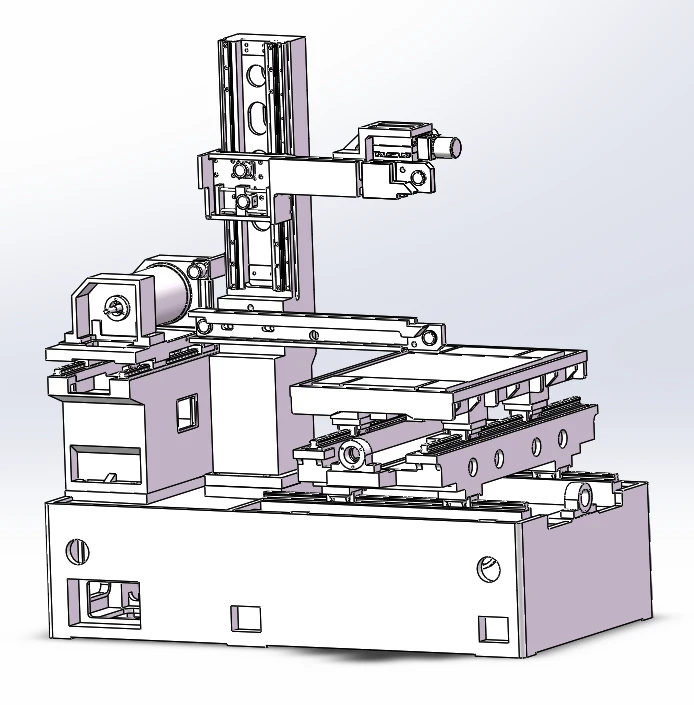

Conception structurelle en fonderie minérale
- Excellentes performances d’amortissement des vibrations
- Grande rigidité pour une précision à grande vitesse
- Déformation thermique réduite lors de longues opérations
Cela constitue une base solide pour une découpe EDM stable-à grande vitesse.
Système de contrôle CNC intégré
- Interface-conviviale pour un fonctionnement efficace
- Intégration transparente avec le logiciel de programmation
- Réduction des réglages manuels et des erreurs humaines
Avantages en termes de performances
Coupe constante à grande vitesse-
Maintient des performances stables même dans les cycles de production longs.
Adaptabilité à grande épaisseur
Usinage efficace pour des pièces allant de 40 mm à 200 mm.
Rupture de fil réduite
La décharge optimisée et le contrôle des câbles minimisent les temps d'arrêt inattendus.
Qualité de surface améliorée
Un contrôle équilibré de la vitesse et de l’énergie garantit une finition de surface fiable.
Applications industrielles
Nos machines d'électroérosion à fil haute vitesse conviennent pour :
- Fabrication de moules de précision
- Composants aérospatiaux et automobiles
- Pièces mécaniques complexes
- Production d'outillage et de quincaillerie
Points forts techniques
|
Fonctionnalité |
Description |
|
Technologie |
EDM adaptatif à haute-fréquence |
|
Système de contrôle |
Système CNC intégré CAXA |
|
Structure |
Corps de machine de coulée minérale |
|
Plage de coupe |
40mm – 200mm |
|
Opération |
Intelligent et simplifié |
Conçu pour la stabilité à grande vitesse
Dans de nombreux cas, l’augmentation de la vitesse entraîne
- Conditions d'usinage instables
- Rupture de fil fréquente
- Précision réduite
Notre approche se concentre surperformances contrôlées à haute vitesse-, assurant
- Comportement de décharge stable
- Résultats d'usinage constants
- Fonctionnement fiable dans des environnements de production réels
FAQ
Q1 : Qu'est-ce qui définit la grande vitesse dans l'électroérosion à fil ?
Il s'agit d'obtenir une efficacité de coupe plus élevée tout en maintenant une qualité de décharge et d'usinage stable.
Q2 : L'EDM à grande vitesse-peut-il maintenir la précision ?
Oui. Avec des systèmes de contrôle appropriés et la stabilité de la machine, il est possible d'atteindre vitesse et précision.
Q3 : Comment votre machine assure-t-elle la stabilité à grande vitesse ?
Grâce à un contrôle adaptatif à haute fréquence-, à une structure de coulée minérale et à une coordination intelligente du système.
Q4 : Est-il adapté à une utilisation industrielle continue ?
Oui. Nos machines sont conçues pour un fonctionnement stable à long terme-dans des environnements d'usine.
| EDM à fil de coupe unique | ||
| Spécification mécanique | DK7735 | |
| Taille de la table de travail | 470*710mm | |
| Déplacement de l'axe X/Y | 350*450mm | |
| Déplacement de l'axe U/V | 60*60mm | |
| Déplacement de l'axe Z | 360mm | |
| Épaisseur maximale de la pièce | 400mm | |
| Max. poids de la pièce | 300 kg | |
| Poids corporel de la machine | 1100 kg | |
| Surface au sol de la carrosserie de la machine | 1250*1170*1400mm | |
| Paramètre technique | ||
| Max. angle de conicité/épaisseur | ±6 degrés/±15 degrés/±30 degrés/80 mm | |
| Max. vitesse d'usinage | 150 mm²/min | |
| Max. vitesse d'alimentation du fil | 1 ~ 11,4 m/sec (fréquence réglable) | |
| Précision du positionnement | ±0,03 mm | |
| Précision de positionnement répétée | ±0,005mm | |
| Précision d'usinage optimale | ±0,006mm | |
| Rugosité de surface optimale | 2.5μm | |
| Diamètre du fil de molybdène | 0,10 ~ 0,25 mm | |
| Alimentation | Triphasé/380V/50Hz | |
| Consommation d'énergie | 3kVA | |
| Configuration standard | ||
| Liaison d'axe | Axe XYUV simultané | |
| Type de rail de guidage | Rail durci en forme de V- | |
| Mode d'entraînement de l'axe XY | Moteur pas à pas | |
| Système de lubrification centralisé | manuel / automatique | |
| Capacité du réservoir diélectrique | 40 L | |
| Contrôleur | Armoire de commande verticale | |
| Plateforme logicielle | Fenêtre XP | |
| Système de contrôle | Auto-coupe/Gagner-coupe/X8/HL | |
| Affichage de la langue | Chinois/anglais/russe | |
| Moniteur | Écran LCD 17" | |
| Affichage numérique | DRO axe XY (5 μm) | |
| Instruction CNC | Code ISO standard | |
| Type de transmission | USB/LAN | |
